♣ 온도 반응형 팽창밸브(Temperature Response Expansion Valve) ♣
▶ 정압 팽창밸브 (자동팽창밸브 )
증발부하 변동이 일정하거나 변동폭이 적은 냉동장치의 팽창밸브로 적합하다 . 이 밸브는 밸브 출구 (내부균압 형 ) 또는 외부 균압관에 감지되는 증발압력이 밸브에 조절된 스프링 힘보다 낮으면 낮을 수록 더 많이 열리고 , 반대로 스프링 힘과 같거나 높으면 밸브는 닫는다 .
AJ(E)모델은 주로 OEM 제조사에 공급되며 일자형과 앵글형이 있으며 ,압력 고 정형과 조절형 (0/55, 0/75, 0/100psi)이 있다 (Bulletin F 10-10-12).
CSV(E) 타입과 CPV(E) 타입 밸브는 일자 (一 )형 , 용접 형이고 조절범위는 0/30, 0/80psig 둘 중 선택이 가능하다 ,
참조 : 자동 (정압 )팽창밸브는 증발부하가 증가할 때 설정된 증발압력을 유지하기 위하여 냉매의 흐름을 감소시키는 경향이 있고 , 반대로 증발부하가 감소할 때는 설정된 압력을 유지하기 위하여 통과유량을 증가시키는 경향이 있다 . 그 결과 부하가 높은 조건에서는 증발기에 액 공급이 부족할 수 있고 부하가 낮은 조건에서는 액을 과 공급하는 경향이 있다 .
표 -10: 정압 (자동 )팽창밸브 용량표
Model |
R-22(V) |
R-404A(S) |
Model |
R-22(V) |
R-404A(S) |
AJ(E)-A(1/4) |
0.50 |
0.26 |
CSV(S)E-4 |
4 |
3 |
AJ(E)-B(1/2) |
0.77 |
0.41 |
CSV(S)E-5 |
5 |
4 |
AJ(E)-C(1 1/2) |
1.50 |
0.79 |
CSV(S)E-8 |
8 |
6 |
AJ(E)-D(2) |
2.51 |
1.34 |
CPV(S)E-11 |
11 |
6 1/2 |
AJ(E)-E(3) |
3.04 |
1.59 |
CPV(S)E-16 |
16 |
9 |
CSV(S)E-3 |
3 |
2 |
CPV(S)E-20 |
20 |
12 |
조절범위 (선택사양 ): AJ(0/55, 0/75, 0/100), CS와 CP(0/30, 0/80), |
정압팽창밸브 Size 사양
A1 1/4 * 3/8 " Flare
AS-093 1 Ton 1/4 * 3/8 " Solder (ODF)
AS-136 2 Ton 1/4 * 3/8 " Solder (ODF)
A7-AA 3/4 Ton 3/8 * 3/8 " Solder (ODF)
A7-B 3 Ton 3/8 * 3/8 " Solder (ODF)
A7-C 5 Ton 3/8 * 3/8 " Solder (ODF)
A7-D 7.5 Ton 3/8 * 3/8 " Solder (ODF)
정압팽창밸즈의 적용

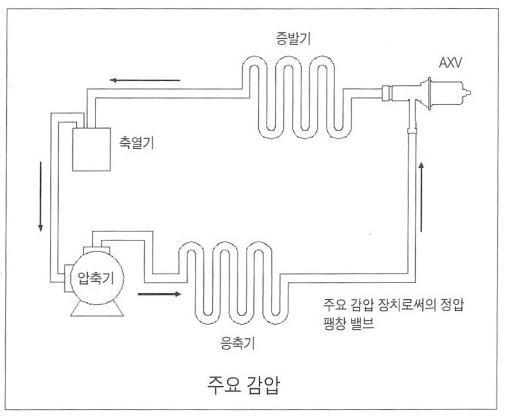

1. 일정한 증발기 압력
파카 정압 팽창 밸브는 증발기 압력과 온도의 정말한 제어가 요구될때 적용 시스템에 일정한 압력을 유지한다.

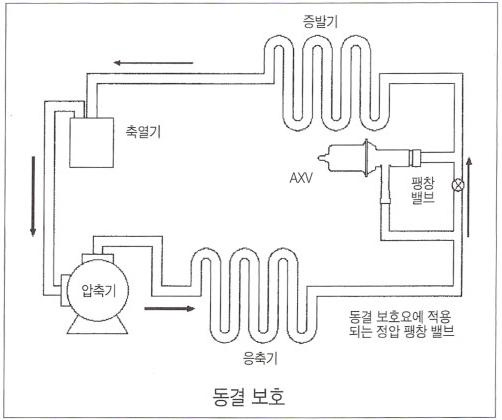

2. 동결보호
파카 정압밸브는 작은 공조 시스템의 저부하시 발생하는 증발기 동결을 막는데 사용될수 있다. 이밸브는 주 팽창장치를 통하는
유량이 불충분할때 최소 증발 압력을 유지하기 위하여 시스템 팽창장치와 나란하게 설치된다.액체로 부터 압축기를 보호하기
위한 축열기가 요구된다.
3.외부 균압관
파카모델 AE3는 외부균압관이 가능하다. 외부균압관 모델은 분배기와 증발기를 통과하는 압력 강하가 5 psi 를 초과하는
시스템에서 요구된다. 증발기 출구 압력은 외부 균압관을 통과하는 다이아프램 아래쪽으로 전달된다.

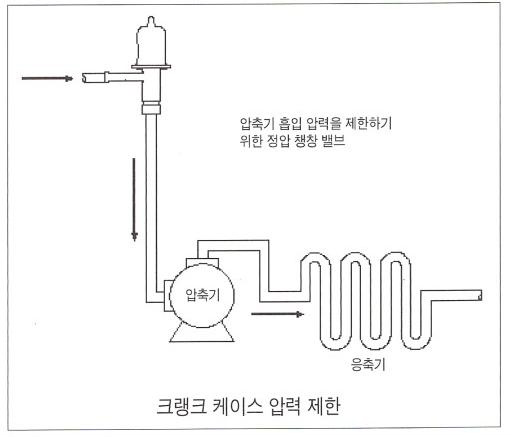

4.크랭크 케이스 압력제한
파카 정압팽창 밸브는 압축기에 최대 작동흡입압력을 제한하기 위해서 사용될수 있다. 이 밸브는 압축기를 보호하기
위하여 더 높은 시스테메 입구 압력으로 흐름을 제한하는 반면 미리 설정된 출구 압력에서 열리도록 조정된다.
5.증발기 입구로고온가스 바이패스
정압팽창밸브는 온도가 극히 중대하고 부하조건이 매우 다양한 (특히 저부하)시스템에서 고온가스 바이패를 제어한다.
배출관과 증발기사이에 설치되어 압력을 정밀하게 제어한다. 부하가 강하하면 증발기 압력이 감소한다. 출구 압력을
유지하기 위해서 개방을 막는다. 이 작용은 증발기 온도를 유지한다. 이 시스템은 동결보호로 또는 사용될수 있다.
6.증발압력조절-아이스크림 기계
파카모델 139 EPR은 초기 팽창장치를 사용할때 증발압력의 정말 제어를 요구하는 작은 마력의 증발기 시스템을 위해
특별히 설계되었다.일반적인 적용 분야는 다른 증발기 압력과 온도가 요구되는 복합증발기 시스템이다. 139 EPR은
현재 압축기 흡입보다 더 높은 증발 압력을 제어하는 데 사용될수 있다.

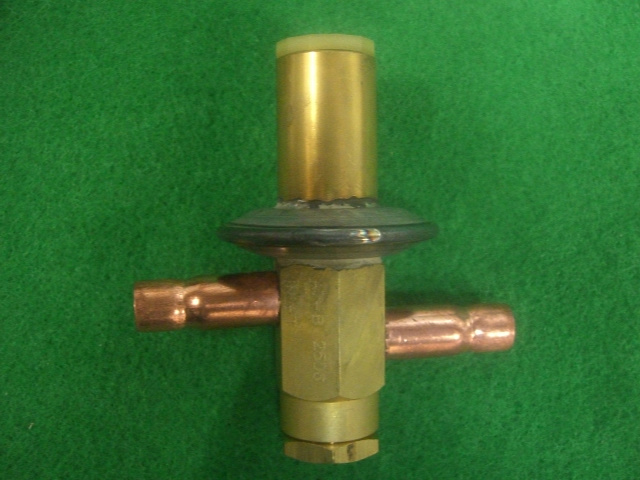

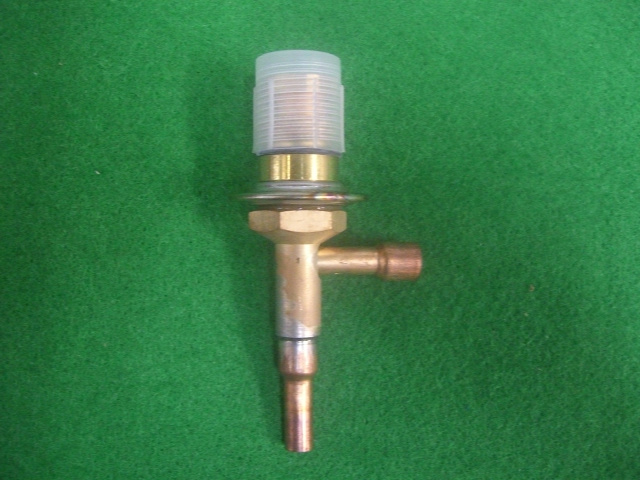

AS type A7 type
